Hochgeschwindigkeits-VLF-Thermo-CTP-Maschine der Serie 1600X

EcooGraphix Hochgeschwindigkeits-VLF-Thermo-CTP-Maschine der 1600X-Serie

Anwendung

Durchbrechen Sie die Einschränkungen der herkömmlichen Glasfasertechnologie und teilen Sie einen Laserstrahl in 256 Kanäle kleiner Laserstrahlen auf, die separat gesteuert werden können, wodurch sich die Ausgangsgeschwindigkeit verdoppelt.

Der auf die Platte gedruckte quadratische Rasterpunkt mit scharfen Kanten und einer rechteckigen, stufenförmigen Energieverteilung macht das Bild klarer, zehnmal genauer als das 200-lpi-AM-Raster und die Farbsättigung wird um über 21 % erhöht.

EcooGraphix VLF (Very Large Format) CTP-Maschine 1600X-Serie kann für Plakate oder Wandtafeln im Papierformat A0, B0, große Bücher, Kataloge, Gelbe Seiten, Verpackungsverarbeitung und Plattenverarbeitung verwendet werden. Herstellungszentrum usw. mit einer Ausgabegeschwindigkeit von bis zu 22 Platten pro Stunde.



Merkmal

Maximale Plattengröße: 1.680 x 1.350 mm

Einführung eines 256-Kanal-Laserlichtventils;

Mit der quadratischen Bildschirm-Bildgebungstechnologie wird eine um 21 % höhere Sättigung sowie eine zehnmal höhere Feinheit und Präzision als beim Original erreicht.

Mit der hochpräzisen Positionierung des Linearmotors erreichen Sie eine längere Lebensdauer und geringere Betriebs- und Wartungskosten für den Kunden.

Spezifikation

Modell	T-1600SX	UV-1600SX	T-1600MX	UV-1600MX
Belichtungsmethode	Externe Trommel
Bildsystem	256-Kanal-Laserlichtventil-Druckkopf
Ausgabegeschwindigkeit	22 Teller/Stunde	22 Teller/Stunde	19 Teller/Stunde	19 Teller/Stunde
	1470 mm x 1180 mm / 2400 dpi		1630 mm x 1325 mm / 2400 dpi
Plattengrößen	Max. 1470 mm x 1180 mm; Min. 400 mm x 400 mm		Max. 1680 mm x 1350 mm; Min. 650 mm x 550 mm
Medientyp	Thermische CTP-Platte oder nichtchemische Platte	UV-CTP/CTCP-Platte	Thermische CTP-Platte oder nichtchemische Platte	UV-CTP/CTCP-Platte
Plattendicke	{{0}}.15 mm bis 0.30 mm oder 0,27 mm/0,40 mm (alternativ)
Auflösung	Standard: Duale Auflösungen 2400 dpi und 1200 dpi oder optional 2540 dpi und 1270 dpi. Variable hohe Auflösungsoption: maximal bis zu 10,000dpi bei schneller Scanrichtung. 12800DPI ist auf Anfrage verfügbar
Wiederholbarkeit	±0.01 mm (kontinuierliche Belichtung für 4 Mal oder mehr auf derselben Platte bei einer Temperatur von 23 Grad und einer Luftfeuchtigkeit von 60 %)
Schnittstelle	Optische Faser
Plattenladen	halbautomatisch (alternatives Autoloader-System)
Nettogewicht	1400 kg		1800 kg
Maschinengröße (BxLxH)mm	2,355×1,910×1,217		2,400×1,760×1,100
Stromversorgung	3 Phasen 380 V, Stromverbrauch (Spitzenwert): 5,5 kW
Betriebsumgebung	empfohlene Temperatur: 21-25 Grad; zulässige Temperatur: 15-30 Grad, Luftfeuchtigkeit:<70%RH



OGesamtleistungIVerbesserung

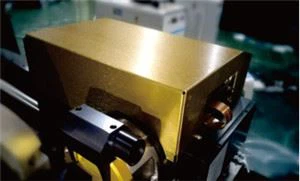

	Neuer Laserkopf Die Technologie macht die Platte stabil und sorgt für eine stabile Leistung. Gleichzeitig wird die Geschwindigkeit sprunghaft verbessert.

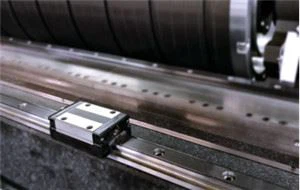

	Linearmotor Neben der hohen Beschleunigung verfügt der Linearmotorantrieb auch über einen äußerst stabilen Betrieb und eine hohe Positionierungsgenauigkeit, was die Garantie für hohe Präzision und genaues Drucken darstellt.
	Trommelmotor mit Direktantrieb Der Einsatz der Trommeltechnologie mit direktem Motorantrieb beschleunigt die Hochlaufzeit und verbessert die Produktionseffizienz erheblich.





1.Verwenden Sie ein Lichtventilgerät, um einen von einem Einzelquellenlaser erzeugten Laserstrahl in 256 Kanäle kleiner Laserstrahlen mit gleichmäßiger Energie aufzuteilen, und die Belichtungsrasterpunkte sind äußerst konsistent.



2. Der quadratische Rasterpunkt mit scharfer Kante macht das Bild klarer, 10-mal genauer als das 200-lpi-AM-Raster und die Farbsättigung wird um über 21 % erhöht.



3. Höhere Effizienz, geringere Verluste – Schnelle Plattenherstellung mit 256 Kanälen kleiner Laserstrahlen, doppelte Ausgabegeschwindigkeit, während die Trommelgeschwindigkeit nur 20 %-50 % der herkömmlichen beträgt.



EcooGraphix CTP Hauptstärken und Vorteile für Kunden

● Hochwertige Komponenten: Die meisten Kernkomponenten werden von weltweit führenden Lieferanten in den USA, Japan und Deutschland importiert.

● Eine massive Produktion (600-700 Einheiten pro Jahr) gewährleistet die Qualitätskontrolle.

● Das umfassendste Portfolio auf dem Markt, das den Kunden eine flexible Auswahl bietet: alle Formate, alle Lasertechnologien (thermisch und UVCTP (ctcp), sowohl manuell als auch automatisch, Autoloader, individuelle Laseranordnung und Laserventil.

● Modula-Designs und einfache Struktur sowie einfache Verwendung und Wartung (im Vergleich zu Kodak, Agfa und Screen). Lebenslange Garantie für alle Ersatzteile in Verbindung mit EcooGraphix-Platten.
