4-Klemmen-Ellipse-Buchbindemaschine

Kurze Einführung in die Maschine

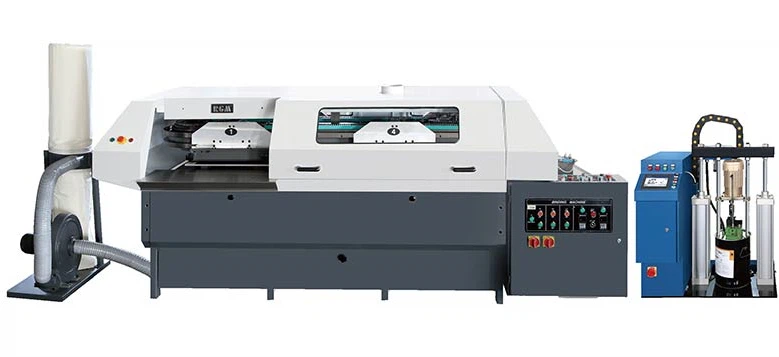

ECOO TB50/5Fist ein PUR-Klebebinder mit 4 Klammern, der für die Produktion kleinerer und mittlerer Aufträge geeignet ist. Die maximale mechanische Geschwindigkeit beträgt 2300 Kopien/Stunde. Zu den technischen Merkmalen gehören eine stufenlose Geschwindigkeitsregelung, eine programmierbare SPS-Steuerung, eine unabhängige Temperaturregelung und ein Überlastungsschutz des Doppelklebetopfs usw. Die Standardkonfiguration ist ein EVA-Klebesystem. Aber es gibt Optionen für das PUR-Klebesystem und die Rückseitenleiste. Der Austausch zwischen EVA und PUR erfolgt sehr schnell. Diese Maschine verfügt über ein Computer-Betriebssystem, eine Mühlenkammerkonstruktion, ein seitliches Gummirad, ein -Zahnrad, einen Buchwickeltisch, eine Einstellvorrichtung für die Umschlaggröße und eine automatische Computereinstellung. Dadurch kann sie alle Prozesse in einer Minute abschließen. Es wird von einem Frequenzregler und einer SPS gesteuert und ist mit Fotozellen, Autotester und Touchscreen-Display ausgestattet.

Wichtige technische Daten und Hauptfunktion

Technische Merkmale

1.Präzisionsdosierpumpe zum Messen von Leim, mit unabhängigem Druckkontrollsystem und standardmäßigem 2-Wege-Schlauchausgang.

2.Multi-Einstellungen für die Temperatur-/Motordrehzahlkurve.

3. Temperatur-Ober-/Untergrenzalarm, Temperatursensor--Schadensalarm und Heizungs--Schadensalarm.

4.Funktionen wie blockierter{{1}Rotorschutz für Motor/Pumpe, Leimfüllstandserkennung, Alarmierung und intelligente Fehlerlokalisierung.

5. PUR ist ein neuartiger Schmelzklebstoff mit sowohl zähen als auch weichen Eigenschaften. Es reagiert nicht mit Druckfarben und Drucklösungsmitteln und weist zudem eine gute Alterungsbeständigkeit auf.

6. Der Schnitt des Buchblocks ist glatt und die PUR-Klebeschicht ohne Leiterform ist flexibel. Beim Schneiden ist der Schnitt glatt und regelmäßig, ohne Leiterform, gebrochene Öffnungen oder Hohlräume, und die Schnittkante des Buchdeckels ist glatt und ohne Grate.

7. Regelmäßige und ordentliche Buchrücken haben eine breite Materialanpassungsfähigkeit, mit starker Haftung auf Beschichtungspapier mit hohem Flächengewicht (150 - 250g/m2), Kurzfaser-Recyclingpapier, Umkehrfadenpapier usw.

Parameter

Optionen

EVA-Klebeteil

Rückenstreifenteil

reines Leimteil

Pur Leimsystem

Durchgängige automatische Einrichtung-und Verfahren

Die Dicke des Buchblocks wird manuell und automatisch angepasst.

Struktur der Buchklammer: Doppelfedern (stabiler Halt) (hoher Druck)

Rückenfrässtation und Ausklinkstation

Hinterfräsen (mit integriertem Druckgussgehäuse): Integrierte Fräsprozesse einschließlich Hinterfräsen, Präzisionsfräsen und Schruppfräsen. Beim Schlitzen kommt eine spezielle Struktur zum Einsatz, bei der die letzten Fräsdurchgänge in einem Arbeitsgang durchgeführt werden.

Klebestation.
Der seitliche Klebertank ist vor dem hinteren Kleberkasten positioniert, wodurch Fadenbildung verhindert wird und sichergestellt wird, dass der zweite Buchdeckel leicht zugänglich bleibt, ohne dass der Boden freiliegt. Dieses Design trägt dazu bei, die Sauberkeit der Maschine zu gewährleisten.
Rückwärtsdrehung des großen Gummirads im Rückleimtank: Der sekundäre Klebevorgang ist weniger anfällig für Luftblasen und der Rückleim kann mit dickerem Kleber aufgetragen werden.
Die Kleberolle für die Rückseite verfügt über Funktionen zum Brechen des Klebers auf der Vorder- und Rückseite: spart Kleberabfall, hält Bücher sauber und ermöglicht eine schnelle Einstellung der Rolle zum Kleben des Klebers.
Überlastschutz des Klebstoffbehälters: Verfügt über einen doppelten Überlastschutz. Wenn die Maschine mit noch festem Schmelzklebstoff gestartet wird, wird das Gerät nicht beschädigt.
Separater Leimkasten: Verfügt über einen schnell-installierbaren, beweglichen Leimbehälter mit einfacher Umstellung zwischen EVA- und PUR-Kleberkästen.

Nipping-Station


Ein starker, starrer Klemmmechanismus gewährleistet die präzise Ausrichtung des Umschlags am Buchblock.

Robustes und breites Elipse-Design, um Platz zu sparen und einen stabileren Maschinenlauf zu ermöglichen.
Führungsschienen: H-förmige Schienen mit drei Rillen und sechs{1}seitiger Positionierung, die sich durch hohe Verschleißfestigkeit, Präzision und einfache Einstellung auszeichnen.
Obere Dichtungshalterung: 1. Doppelte Führungsschienen (oben und unten) 2. Die externe Nockenstruktur sorgt für stabilen Betrieb, starke Klemmkraft, dauerhafte Leistung und einfache Einstellung.
Struktur der Buchklammer: Doppelfedern (stabiler Halt) (hoher Druck)
Hintere Klemmplatte: integraler Druckguss, langlebig und verformungsbeständig (Lagergleitmechanismus)
